Aanleveren tekeningen / bestanden

Specificaties voor de juiste aanlevering van elektronische bestanden. Deze zijn noodzakelijk voor een vlotte verwerking van uw order:

• Zorg er in de eerste plaats voor dat uw project binnen de machinebedgrenzen (250 x 130 cm / 120 x 80 cm) past.
  Contacteer ons voor meer informatie indien je twijfelt.
• Een dxf altijd schaal 1:1 aanbieden.
• Illustrator bestanden bewaren als versie CS5 of ouder, zodat we dit kunnen inlezen.
• Alles moet in millimeters (mm) zijn en op de exacte schaal worden getekend die u nodig hebt.
• Een toegeleverde dxf file bestaat alleen uit contourlijnen. Dit zijn lijnen die daadwerkelijk gesneden moeten worden.
  Dus geen andere lijnen zoals hartlijnen, stippellijnen, maatlijnen en kaders.
• We raden aan om binnen de grenslijnen minimaal 5 mm rond de buitenkant van uw project te laten.
• Dxf-files mogen geen dubbele contourlijnen bevatten, alle contourlijnen dienen gesloten te zijn.
• Graveren is alleen mogelijk aan de bovenzijde van de plaat.
• Afbeeldingsbestanden die moeten worden gegraveerd, kunnen naar ons worden verzonden in .bmp .jpeg, .tiff of .png-bestanden.
• Er mogen zich geen 'blocks' of 'polyline' bevinden in een dxf-file (Dit zijn geclusterde lijnen in een tekenprogramma en worden niet herkend door ons lasersnij-programma). Deze lijnen moeten geëxplodeerd zijn voordat de dxf- of dwg-file wordt opgeslagen.
• Radius en gebogen lijnen zoveel mogelijk uit één stuk.
• Voor een optimale snijkwaliteit geldt: 'de minimale gatdiameter is gelijk aan de plaatdikte'. In overleg zijn ook kleinere diameters mogelijk.

=> Wanneer de tekeningen aan bovenstaande eisen voldoen, bevordert dit de doorlooptijd van de productie met een lagere kostprijs tot gevolg.

Voor vectortekeningen zijn er verschillende programma's beschikbaar: wij werken zelf vooral met Sketchup, maar Illustrator is ook mogelijk.

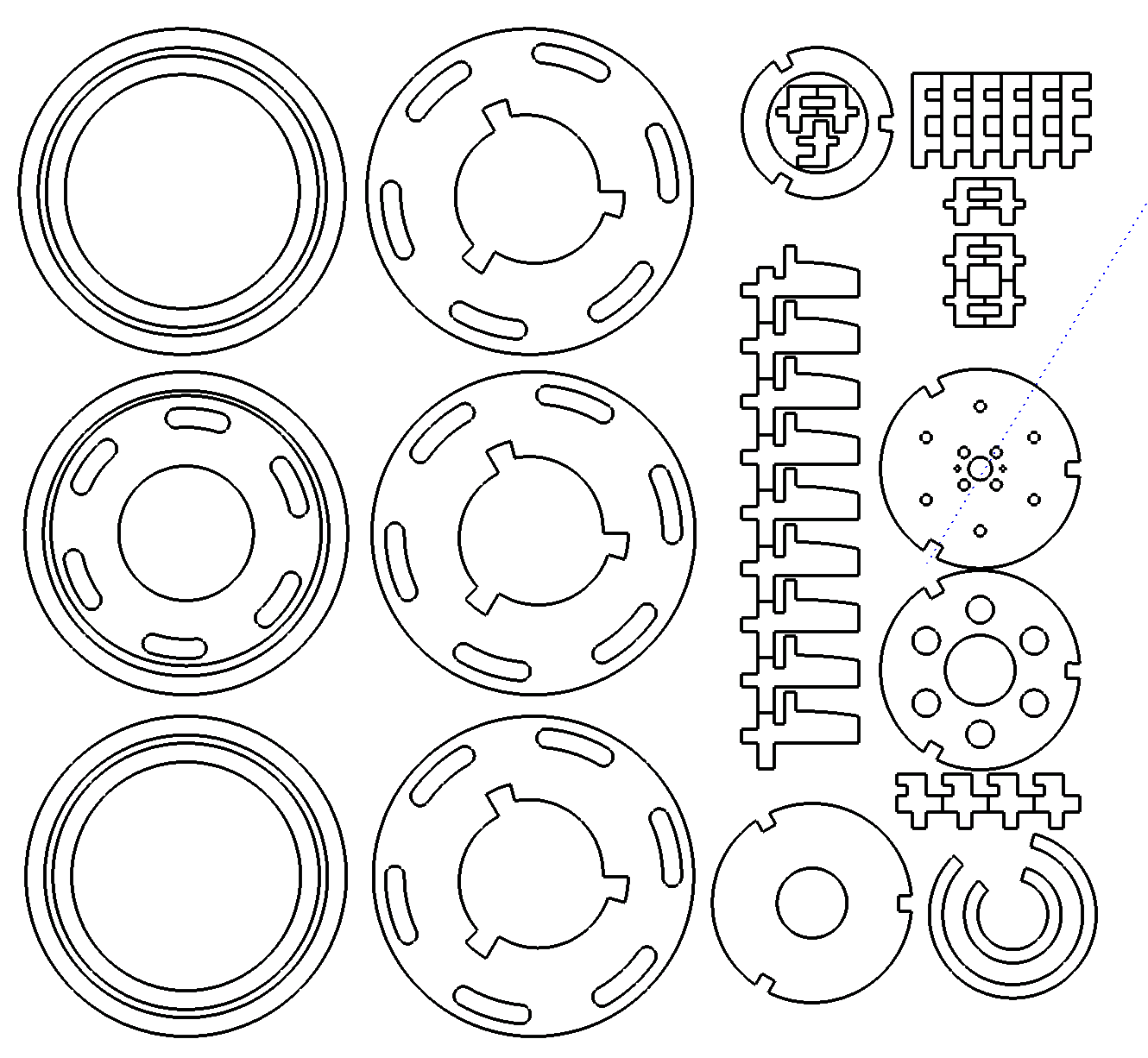

Nesten:
Als u veel onderdelen van uw tekening binnen één bedmal plaatst, zorg er dan voor dat er een opening van 2 mm is tussen elk onderdeel.
